Cuando me llamó Mariana Irigoyen del Estudio ArquiSalud, (Guth, Irigoyen, Monza Arquitectos), sentí un gran desafío. El estudio buscaba actualizar sus pliegos y detalles constructivos, y que este trabajo sirviera como base para futuros proyectos.
La consultora se basó en la Normativo, la IRAM 4044, Norma original de 1985, cuya revisión fue publicada en 2015 tras una extensa revisión en el Subcomité de Acústica de IRAM. La que les escribe participó activamente en esta tarea.
Desde una etapa temprana, los arquitectos consideraron las recomendaciones acústicas y constructivas para materializar el diseño acústico. Pusimos foco en el HUCSE, complejo de Hospital y Universidad, cuyo proyecto estuvo a cargo del estudio (2021-2023). Trabajamos junto con el Arq. Luciano Monza y su equipo en las especificaciones de acústica y drywall.

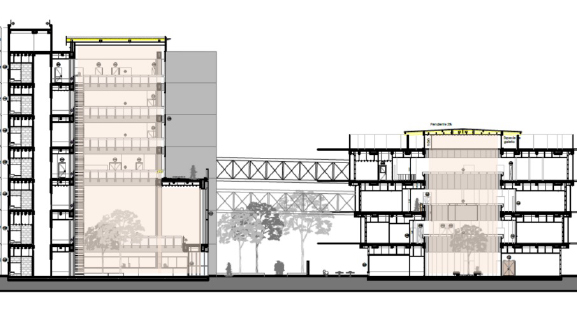

El complejo edilicio de gran porte, 17.000 m², está compuesto por dos edificios: hospital y universidad, con plantas de diseño diferente unas de otras. Ambos están conectados por puentes y se espera un alto flujo diario de personas.
La consigna fue clara: la construcción debía realizarse en drywall o sistema en seco, por los tiempos de obra y la gran flexibilidad para futuros cambios, sin sacrificar el confort acústico. Sabemos que un buen aislamiento acústico en hospitales es clave para la recuperación de pacientes y el bienestar del personal.
No solo es necesario aislar el ruido aéreo, sino también complementarlo con un buen acondicionamiento acústico. Ambos aspectos deben estar integrados. En algunos casos se prioriza el aislamiento en primer lugar, pero siempre que sea posible deben trabajarse en conjunto desde el inicio, pues funcionan mejor así.

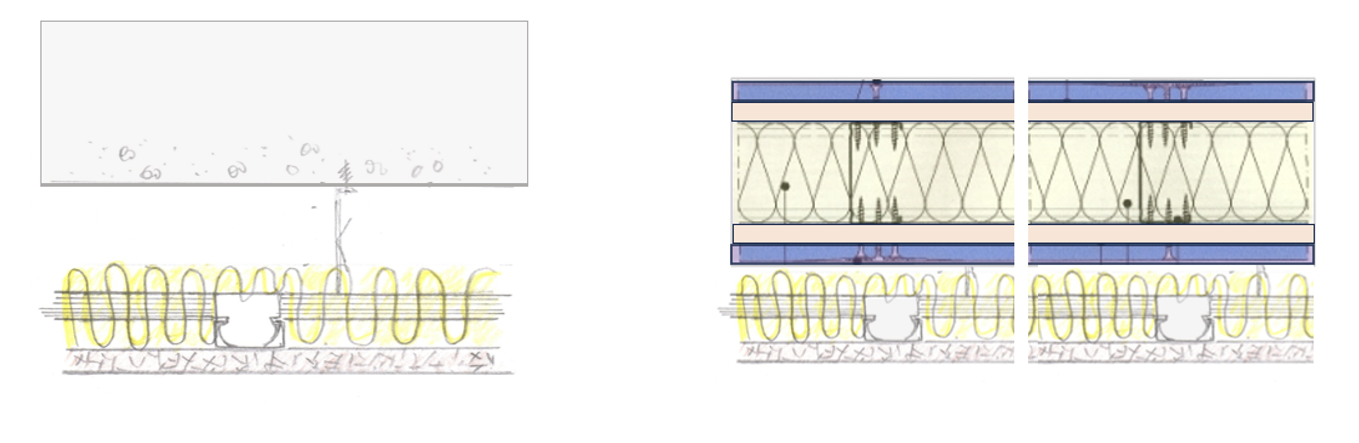

Además, en otro campo acústico, el aislamiento al ruido de impacto es fundamental para garantizar el confort acústico. Este requisito, incorporado en la norma IRAM 4044, y debe ser respetado porque hace la diferencia al confort acústico. Por eso, comenzamos el proyecto definiendo un sistema de aislamiento al ruido de impacto para todas las losas de hormigón armado nervuradas del complejo de salud.

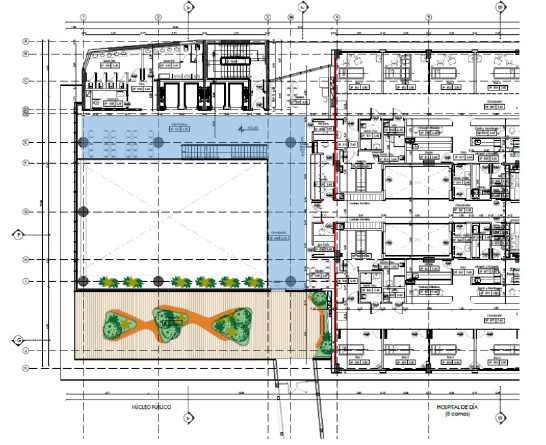

El edificio principal es el Hospital, donde los niveles de aislamiento al ruido aéreo en las áreas de internación y consultorios son clave para el bienestar de los pacientes. Aunque las habitaciones de internación puedan recordar a un hotel, su uso es completamente distinto, así como los ruidos intrínsecos de esta zona. Además, enfrentamos el desafío de un patio central que conecta todos los pisos y genera un microclima interior integral donde se genera una gran cantidad de ruidos.
El edificio de docencia presenta exigencias similares en cuanto al aislamiento al ruido aéreo, especialmente en aulas, laboratorios. También tiene la problemática de un patio circular interior que une todos los pisos. En este caso se pupusieron soluciones diferentes que para el Hospital.
En cuanto al aislamiento al ruido aéreo, uno de los cambios más importantes de la Norma IRAM 4044 es que ahora los valores exigidos son más altos que en la versión anterior. Además, se pasó de utilizar valores de laboratorio, Rw (dB), a mediciones “in situ”, R´w (dB). Tanto Rw como R´w son índices globales de reducción sonora aparente.
La norma IRAM 4044 actual cuenta con dos escalas (I y II), en resumen, la primera seria de “cumplimiento mínimo” y la segunda escala “buscaría lograr un nivel más alto de aislamiento y confort”. Para este proyecto elegimos basarnos en la escala I, que ya resulta bastante exigente.
Este cambio implica que no alcanza con elegir una partición según un valor de aislamiento determinado, como indicaba la Norma anterior, que además sugería las particiones más usadas en obra con sus valores de aislamiento al ruido aéreo Rw. Con la medición “in situ” intervienen todas las particiones del espacio, incluidas las aberturas.
Sabiendo que la performance acústica en obra suele ser inferior a la de laboratorio, tomamos recaudos en el proyecto para evitar que el aislamiento al ruido aéreo se vea afectado. Aun así, para reducir la brecha entre los valores de laboratorio y los valores “in situ” es fundamental la prolijidad en la ejecución, lo que mejora notablemente el desempeño acústico de los sistemas constructivos.
Por otra parte, aunque los ventanales del Hospital no fueron objeto de esta consultoría, se colocarán aberturas con DVH por criterios de aislamiento térmico, con configuraciones estándares. De acuerdo a ensayos existentes estas podrían contribuir a no perder aislamiento acústico al ruido aéreo.
Gran parte del programa requería un aislamiento acústico al ruido aéreo mínimo de R´w = 50 dB, como en las habitaciones de internación o los consultorios entre sí. Aunque las aulas tenían una exigencia menor, pero debido al estar colindantes con la circulación —un patio vertical comunicante— se decidió que tuvieran el mismo nivel de aislamiento que las habitaciones de internación.
Si bien los muros de las habitaciones que dan a los pasillos podían tener también un aislamiento menor según la Norma, se acordó con el estudio mantener el mismo nivel de aislamiento al ruido aéreo que las divisiones internas. Esto eleva el aislamiento acústico global del espacio y facilita alcanzar los valores en medición “in situ”. Los muros de los baños, que suelen ser relegados en proyectos, fueron cuidadosamente diseñados con un nivel de aislamiento superior al habitual, ya que son colindantes con las habitaciones y allí circulan cañerías con fluidos que generan ruidos.
Para materializar estas particiones se especificó un sistema Masa-Resorte-Masa, que compensa la Ley de Masa, según la cual el aislamiento al ruido aéreo es directamente proporcional a la masa superficial o peso del elemento constructivo. Sería muy difícil lograr estos niveles con materiales y tecnologías tradicionales húmedas, que requerirían muros de ladrillo macizo o hormigón armado, lo cual haría inviable la obra.
Por todo esto es que se eligió desde el principio ejecutar la obra con sistemas industrializados en seco o Drywall. Estas particiones están diseñadas con de alta performance acústica, para contribuir a llegar con el aislamiento in situ de R´w = 50 dB. También están diseñadas para resistir los embates del uso cotidiano en un hospital, con placas especiales de mayor resistencia mecánica.
Se diseñaron tipologías “ad hoc” para optimizar costos y maximizar el aislamiento acústico.

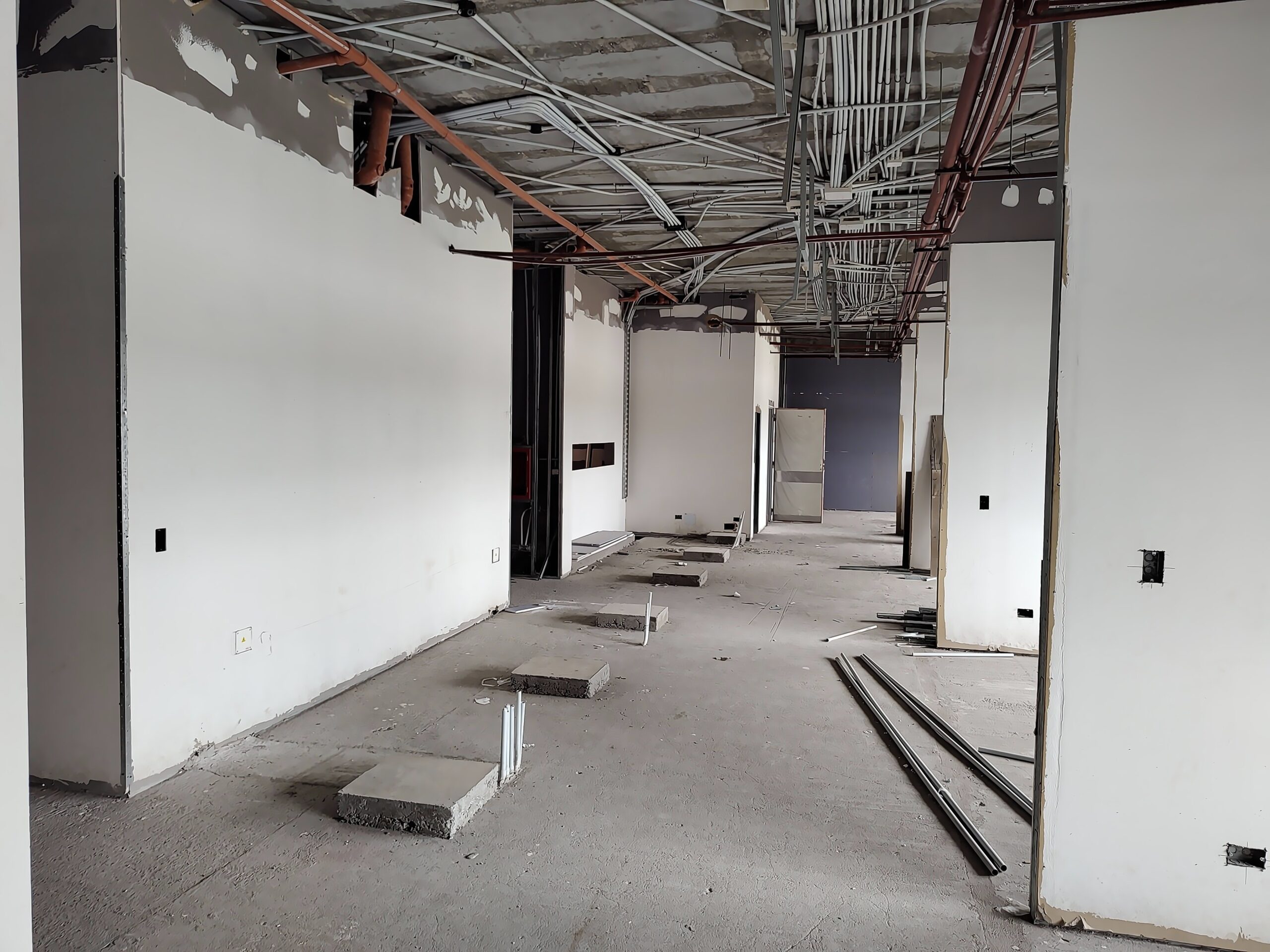

Las circulaciones conectan habitaciones, consultorios, enfermerías, zonas de apoyo, comedores y otros espacios. En algunos casos se integran con salas de espera o se abren a ellas. Principalmente balconean patios interiores, por lo que es imprescindible que haya absorción sonora en estos recintos.
y dentro del aislamiento al ruido aéreo, es fundamental considerar las puertas, que deben tener núcleos macizos y buena masa. La Norma recomienda un mínimo de R´w = 32 dB para puertas o ventanas entre habitaciones o consultorios que lindan con las circulaciones. Los cierres inferiores no son recomendables en espacios de salud por higiene, por lo que es crucial elegir puertas macizas que cumplan con los requisitos acústicos y mantenerlas cerradas. Esta práctica es poco usual en los hospitales, pero todo el esfuerzo en aislar los distintos espacios se puede ver gravemente perjudicado por el simple hecho de dejar las puertas abiertas a las circulaciones. Esta recomendación no rige para los quirófanos donde si el sello perimetral e inclusive inferior puede ser necesario ya no por un tema acústico, sino por aislar el ambiente con la mayor asepsia posible.

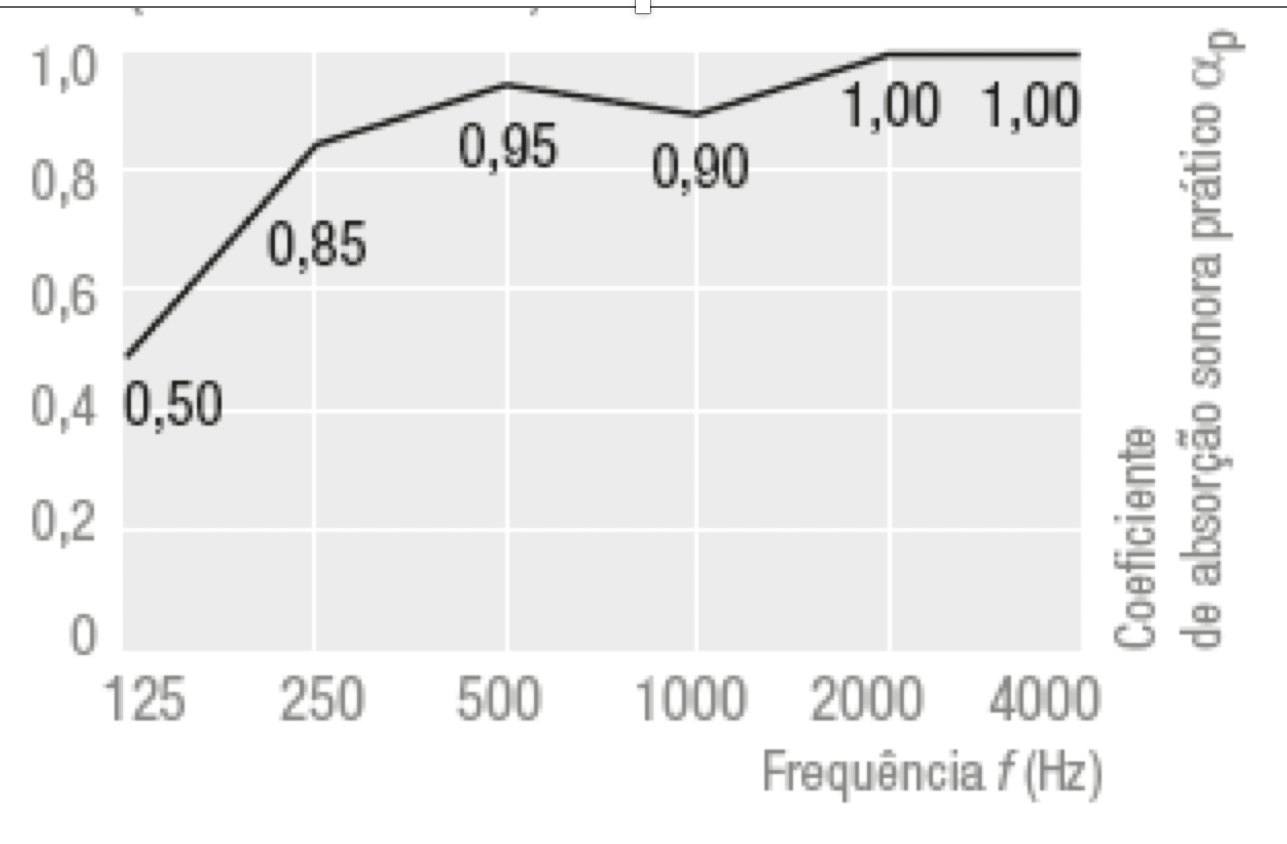

Abordar el acondicionamiento acústico, reducir la reverberación en las circulaciones es vital para evitar el disconfort no solo para los pacientes como también para los médicos y personal de salud, dado que estos espacios contienen equipos, alarmas, sonidos invasivos y múltiples conversaciones. Para ello, se propusieron materiales absorbentes especiales para edificios de salud, instalados principalmente en cielorrasos, con alta absorción acústica (αw = 0,95 y NRC = 0,90, Clase A), incombustibles y que no emanan gases tóxicos en caso de incendio, hecho no menor para un edificio de salud. Estos materiales tienen superficies lisas, tratamientos bactericidas y fungistáticos, son lavables y resistentes a alta humedad ambiente (RH 100 %) para evitar deformaciones y manchas causadas por condensaciones muchas veces causadas el aire acondicionado. Estos materiales propuestos tienen además una excelente curva de absorción con coeficientes de absorción sonora alfa práctico de 0,85 en 250 Hz; 0,95 en 500 Hz y 1,0 en 1.000 Hz, frecuencias de interés para este tipo de uso. Estos materiales de absorción van a contribuir a que haya menor ruido en el edificio, colaborando a tener ambientes más tranquilos en un todo.
En el edificio de docencia se pudo emplear otro tipo de materialidad. Entre aulas y laboratorios de prácticas se mantuvieron altos niveles de aislamiento acústico al ruido aéreo en los muros, especificando particiones con altos Rw para contribuir a mediciones in situ de R´w = 50 dB, tomando todos los recaudos posibles.

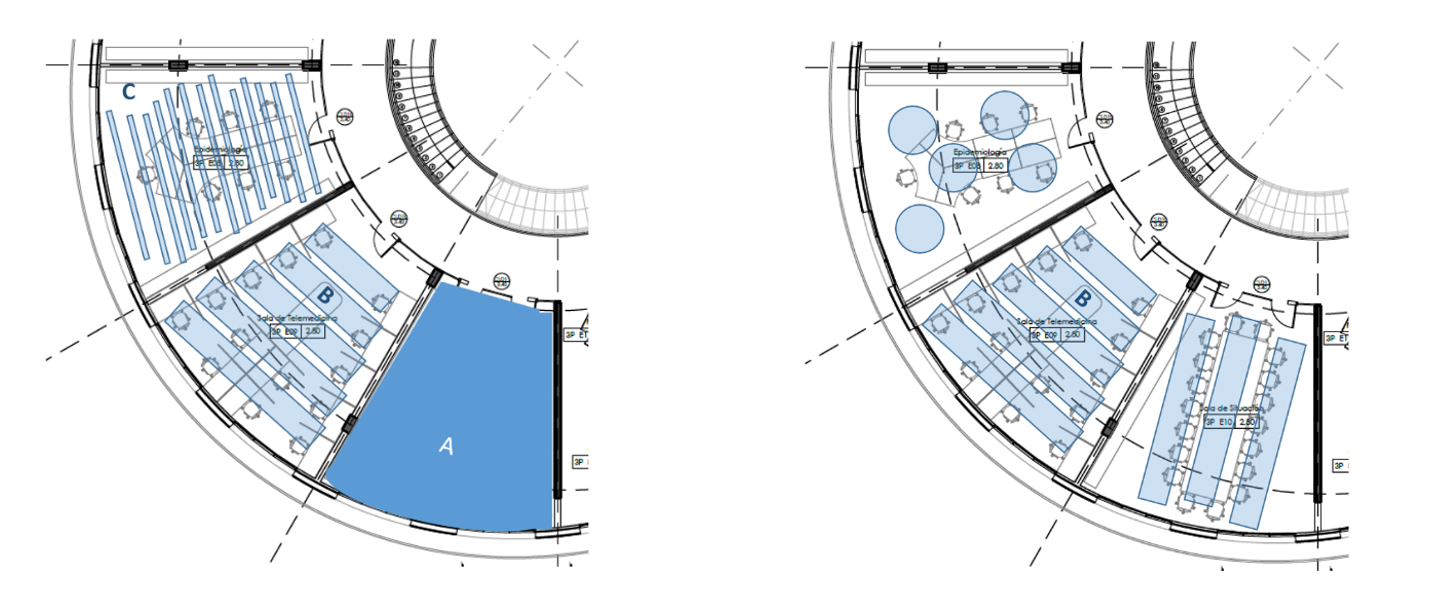

Para el acondicionamiento acústico se propusieron varias alternativas, ya que en este sector se pueden usar materiales más informales en cuanto a estética sin tantas exigencias en cuanto a la asepsia . Dado que las aulas y laboratorios tienen plantas irregulares, se presentaron diferentes opciones para absorción acústica según presupuesto y diseño, que incluyen desde cielorrasos completos con materiales absorbentes hasta islas acústicas o baffles acústicos suspendidos del techo, con o sin iluminación.

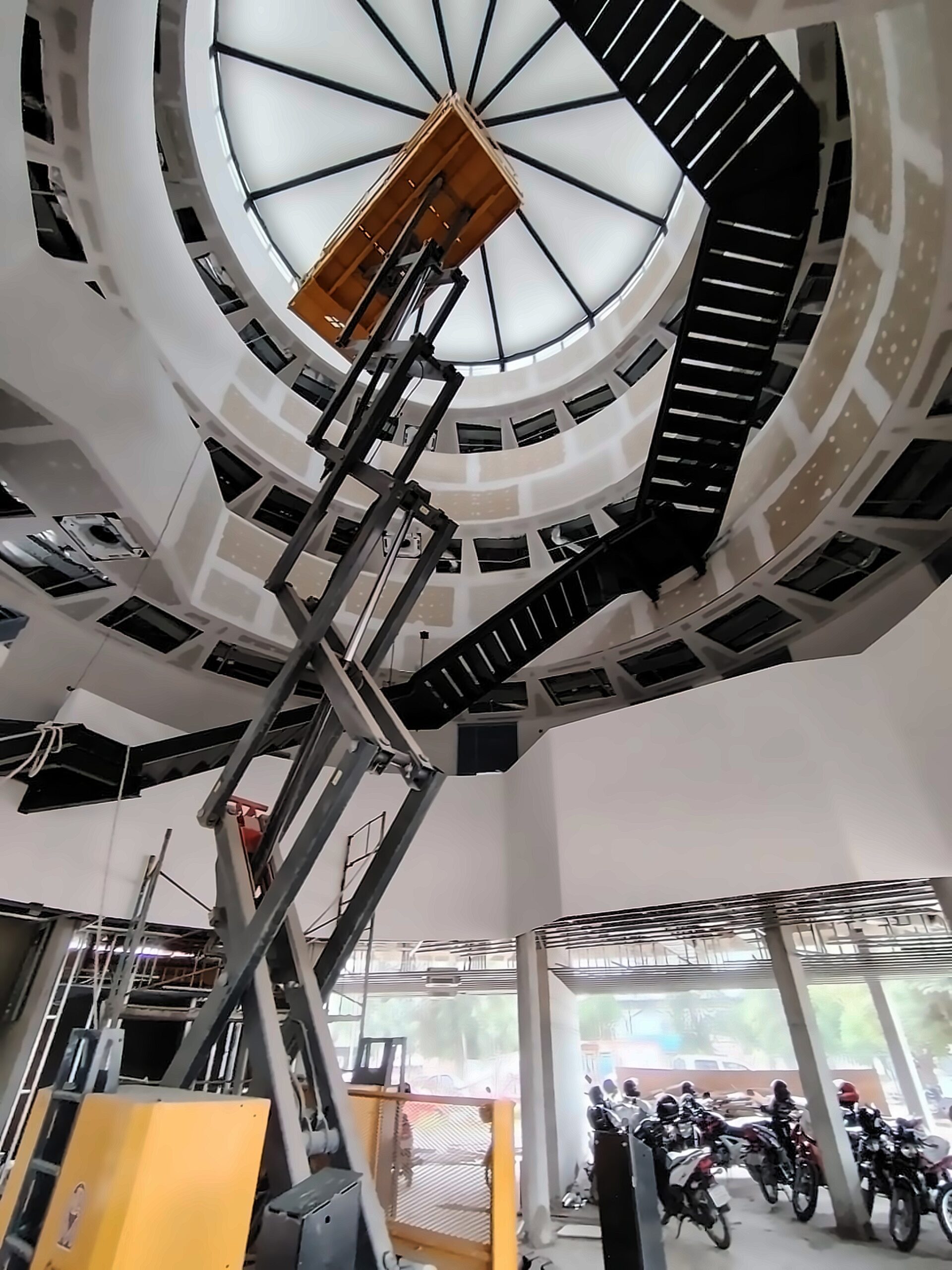

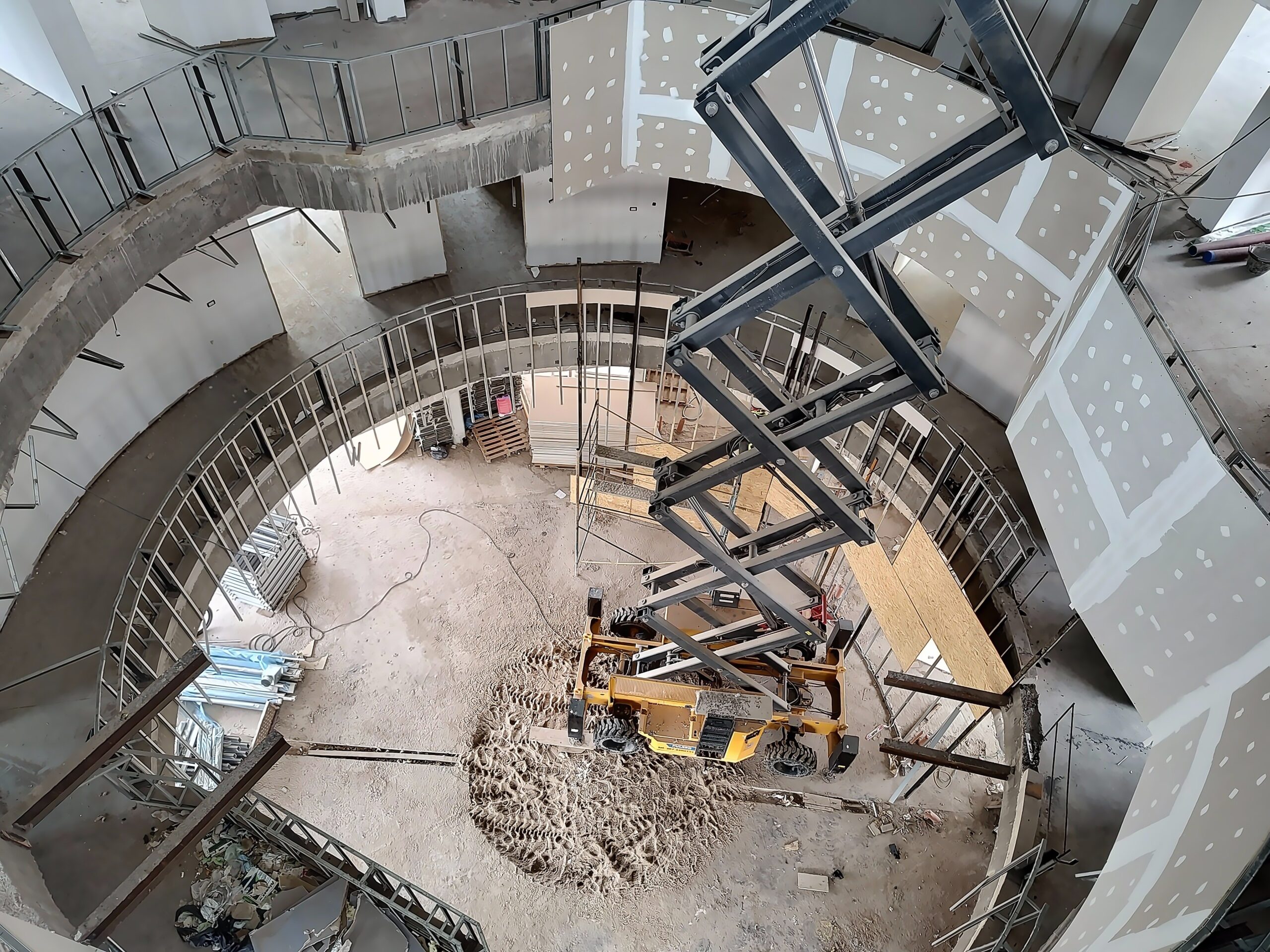

Para el patio central de docencia se propuso un sistema de revestimientos absorbentes sobre los muros de las aulas, con materiales para absorber el sonido en las circulaciones curvas, además de superficies de absorción en los cielorrasos de las circulaciones.

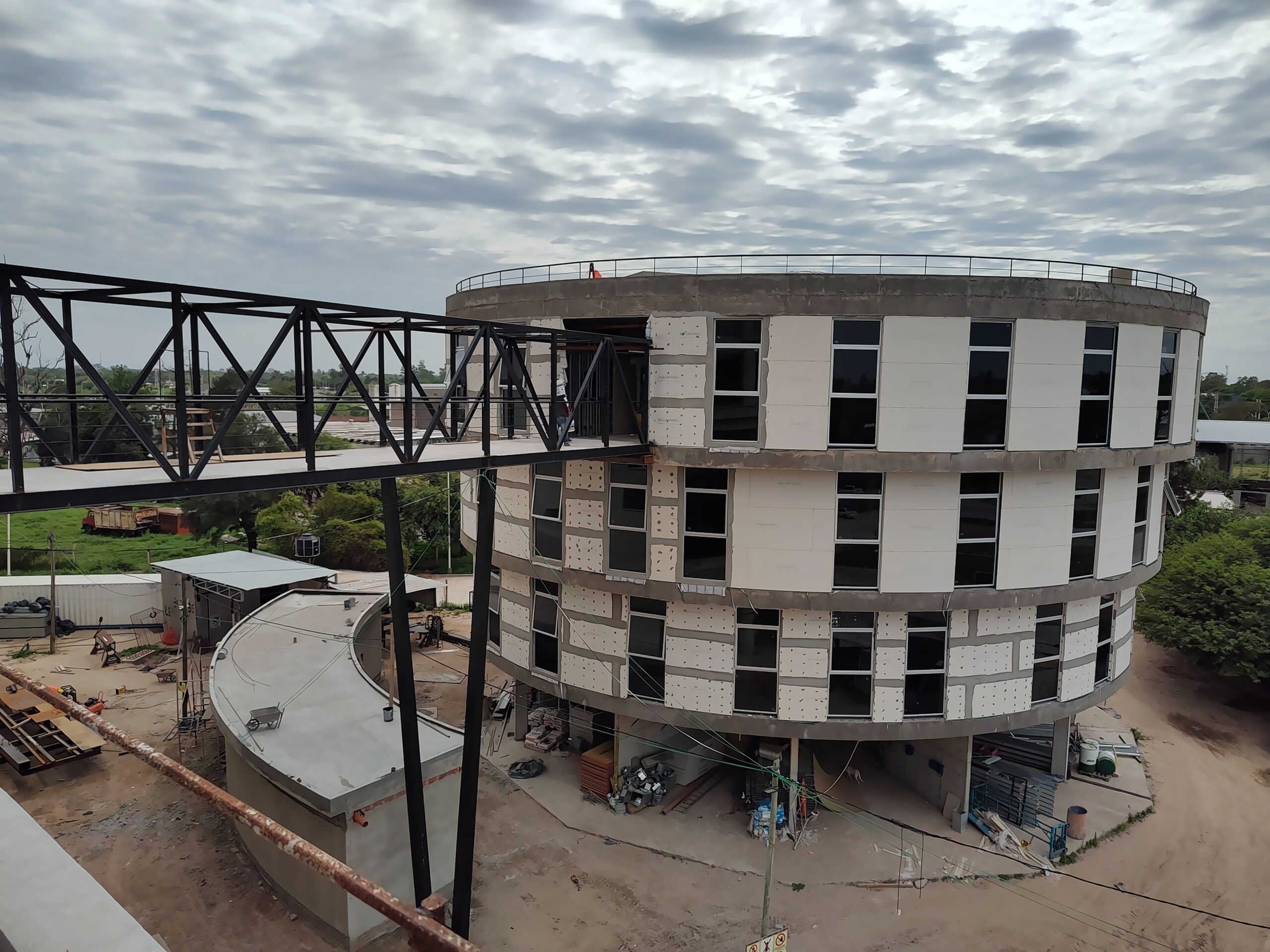

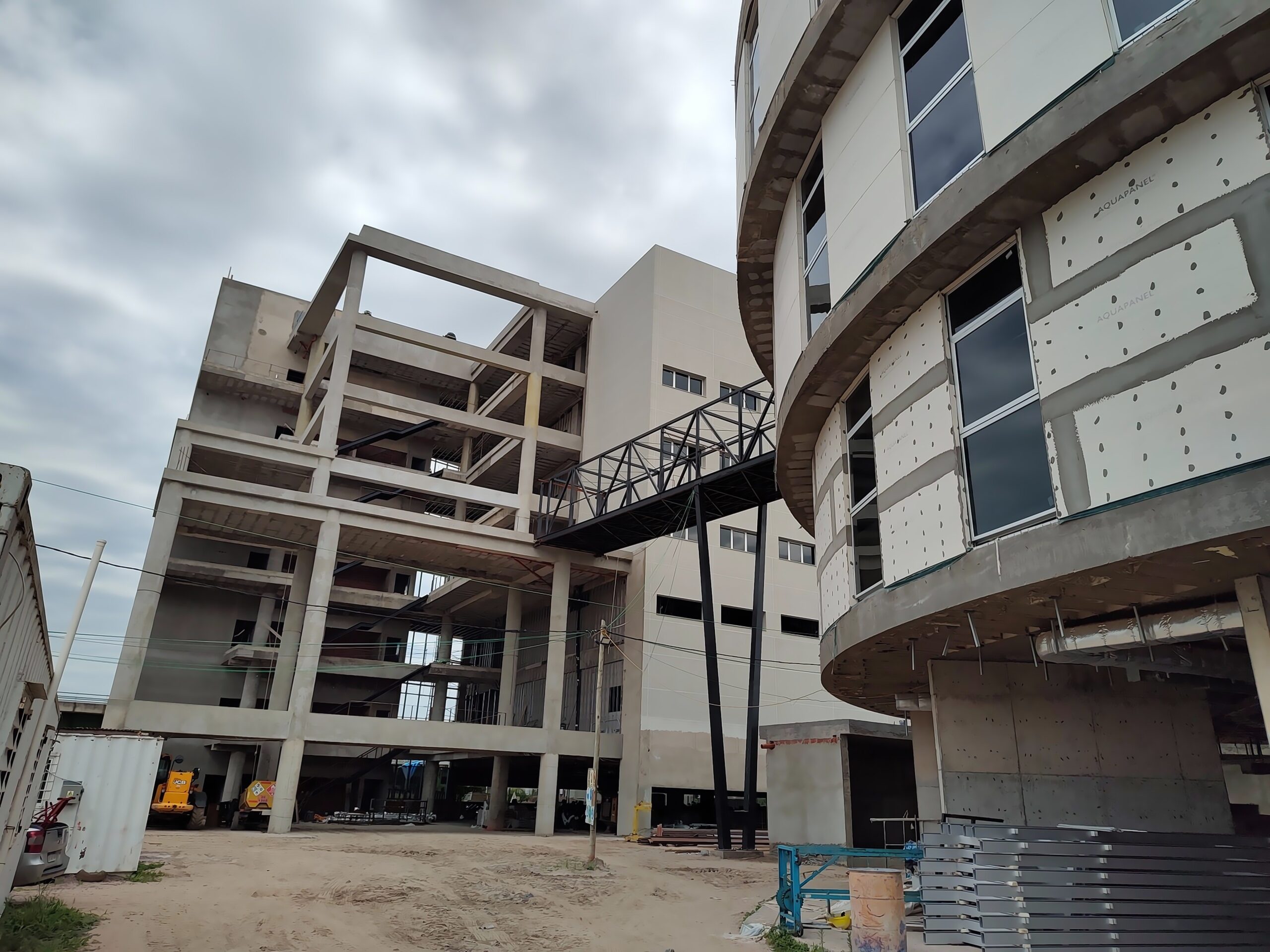

Los muros externos curvos del edificio de docencia se diseñaron en Steel Frame como alternativa al muro tradicional de ladrillo hueco 18 (LH 18). Esto facilitó la obra y, además, permitió alcanzar niveles de aislamiento térmico y acústico superiores, representando un “upgrade” para el proyecto.
Mientras que los muros originales de LH 18 tenían un Rw = 44 dB, los nuevos muros de Steel Frame alcanzan un Rw = 55 dB y permiten lograr la curvatura perfecta.
Generalmente se asume que un asesor acústico es necesario solo en grandes obras como auditorios, teatros o estudios de grabación. Sin embargo, edificios para la salud requieren de esta especialidad debido a la diversidad de usos, nuevos equipamientos y normativas cada vez más exigentes. El diseño acústico debe incorporarse desde el inicio, ya que algunos problemas no se pueden corregir fácilmente tras finalizar la obra, y los costos de solución pueden ser mucho mayores que la inversión inicial.
Los hospitales tienen una complejidad particular, con múltiples programas conviviendo en un mismo edificio. Aunque las dimensiones no siempre son grandes, la diversidad y necesidades de los ambientes sí lo son. El proyecto acústico en hospitales es clave para diseñar espacios más silenciosos que favorecen el descanso, reducen el estrés y promueven una recuperación más rápida de los pacientes.
El trabajo incluyó áreas como quirófanos, UTI, enfermerías, comedores, laboratorios, salas de espera y salas de máquinas, entre otras. Este artículo no abarca todo el trabajo acústico realizado, sino que se enfoca en algunas partes de la obra. Actualmente, la obra del hospital HUCSE avanza y esperamos que los resultados acústicos sean óptimos, complementando el excelente proyecto arquitectónico.
Marilita Giuliano, nacida en Brasil, es arquitecta, recibida en FADU-UBA (1990). Posgrado de “Negocios en Arquitectura” en NayC (2004). Posgrado “Acústica de Recintos” en la Facultad de Ingeniería de la UBA (2017). Especialista en Acústica, Sistemas de construcción Liviana e Industrializada. En Argentina, desde 1983 hasta el año 2000, trabajó para estudios y empresas. Desde el año 2000 hasta julio de 2019, se desempeñó como Jefe Técnico – Comercial de Knauf Argentina y Representante Técnico de Comercio Exterior para países de Latinoamérica (UY-PY-BOL-PE-CO). En septiembre del 2019 inicia ONEGIPS, empresa de alquiler de Maquinas de Proyección Premium. En marzo de 2020 inicia MG-CONSULTORA, especializada en Acústica, Drywall (Construcción en Seco) y Steel Frame. Prestó consultoría Técnico-Comercial a Knauf Ceiling Solutions, empresa especializada en productos acústicos del Grupo Knauf alemán, para los países de AR, UY, PY, BO y CH desde noviembre de 2020 a septiembre 2022. Desde febrero de 2020 a abril de 2024, fue consultora externa para VASA para la línea PROFILIT, U- GLASS. Participó del “Subcomité de Fuego” de IRAM desde el año 2005 al 2019, y desde 2004 a la fecha en el “Subcomité de Acústica y Electroacústica” de IRAM. Pertenece a la Comisión Directiva de AADAIH desde el año 2016 y a AdAA desde 2005
