Entre las múltiples problemáticas que presenta un Hospital y Centros de Salud con internación, está la acústica.
Dentro de esta especialidad, por mucho tiempo relegada para dar paso a problemas más importantes e urgentes en Salud, destacamos el Ruido de Impacto como factor de molestia a los internados principalmente. Son los pacientes quienes más sufren este mal junto con los demás problemas de salud, lo cual es sabido, tienen mayores problemas de descanso durante la internación.
Pondremos foco en el Ruido de Impacto que es uno de los más difíciles de aislar. Me voy a referir a los ruidos típicos de las pisadas, de los carros de limpieza, de comida a los que difícilmente se hace el mantenimiento que necesitan, las camillas de pacientes, los equipos de rayos “X” móviles y de las caídas de objetos al piso.
El ruido se transmite básicamente en dos formas en los edificios, por vía aérea y por vía sólida. El Ruido de Impacto se transmite por vía sólida, pero luego se propaga en otros recintos por vía aérea. Su forma de transmisión es mayor y más rápida que la vía aérea porque el sonido viaja muy rápidamente en los medios sólidos, mientras que el ruido en el aire tiene la velocidad de 340 m/s, en el hormigón su velocidad es de aproximadamente 3.000 m/s y en el acero la velocidad es de 5.000 m/s.
Este hecho físico hace que caiga el “mito acústico” que si tenemos una losa suficiente gruesa no tendremos problemas de ruido de impacto, si se cae un objeto en el piso de la habitación o circulación, se escuchará inmediatamente en el piso inferior.
Los profesionales desde siempre se han preocupado por este problema aunque las soluciones acústicas para resolver este problema en general son poco eficientes. En la mayoría de los casos, suelde dejarse todo este problema en manos del revestimiento que recubre el piso. Si bien es cierto que colabora a la disminución del ruido de impacto entre un piso y otro, es insuficiente para solucionar el problema. En el caso de que el piso superior estuviera cubierto con un revestimiento especial no reflectante y algo absorbente, la transmisión de ruido será menor, pero no desaparecerá.
La Norma IRAM 4044 que fue revisada y actualizada en el 2015 y se incluyó por primera vez esta problemática en los edificios de distintas índoles incluyendo la hospitalaria.
Por primera vez la Norma se remite al ruido que se ocasiona entre habitaciones o consultorios desde el piso superior al inferior y no estamos hablando de ruido aéreo, sino del ruido de impacto. También entre habitaciones, consultorios. Inclusive aumentando la exigencia cuando estamos frente a usos como las circulaciones y áreas de servicio.
Lo más efectivo es interponer entre la losa y el contrapiso un material resiliente, que amortigüe el ruido una vez que se produzca en el piso. Un material resiliente es un material elástico suficientemente resistente que se deforma pero tiende a
volver a su posición inicial sin perder esta característica con el uso en el paso del
tiempo.
Así como el embrague del auto que cuando lo pisamos hacemos que se desacople el disco del embrague gracias a una membrana que separa el movimiento giratorio del motor del cambio de marchas, el material resiliente va a evitar que el ruido pase del contrapiso a la losa de H°A° y lo hace llegar más atenuado al piso inferior.
La Norma IRAM 4044 determina cuanto de este ruido puede atravesar como máximo el conjunto completo de losa, contrapiso y piso terminado.
Esta Norma propone dos escalas de valores en resumen: Escala I de cumplimiento mínimo y Escala II para un tratamiento acústico más exigente.
Los valores que obtenemos en laboratorio Ln,w (dB) son más favorables que los medidos “in situ” L´n,w (dB) ya que tenemos las mejores condiciones acústicas en los laboratorios de ensayo, sin puentes acústicos y sin flanqueos. En el edificio tenemos otra realidad. Es por esto que la Norma propone para el aislamiento al ruido de impacto, valores de cumplimiento más exigentes como los de L´n,w para mediciones “in situ”.
Se dictamina como valores máximo Normativos en: Escala I, L´n,w = 53 dB y para Escala II, para L´n,w = 46 dB entre habitaciones o consultorios de distintos pisos, de medición “in situ” con la obra terminada, se puede notar que cuanto menor es este número más eficiente es el aislamiento.
A fin de que se pueda estudiar y luego materializar en obra el aislamiento y se hacen ensayos en Laboratorio de Acústica también bajo Normas IRAM para verificar la performance del material conociendo cómo responde el material en su función resiliente. De acuerdo a la composición del piso el mismo material puede presentar diferentes resultados. Este es un ensayo especial.
Los valores obtenidos en laboratorio son los que tomaremos en cuenta para el cálculo basados en la NORMA IRAM 4044 teniendo en cuenta que la propuesta acústica para la obra debe alcanzar para cumplir con la Norma. Debe tenerse en cuenta la diferencia de valores entre el laboratorio y el valor de la futura medición “in situ”.
La Norma IRAM 4044 presenta recomendaciones, no es obligatoria. El Código de Edificación de CABA si lo es y a partir del 2020, se agregó al mismo los Reglamentos Técnicos y en especial, la sesión de “DISEÑO SUSTENTABLE, RT-030701-020506-00, CONFORT ACÚSTICO VERSIÓN: 1” donde se incluye el tratamiento del Ruido de Impacto.
Este Reglamento puede ser usado como referencia aplicable a las construcciones de cualquier uso, por lo cual los edificios para la Salud estarían incluidos aquí. El Código es menos específico que la IRAM 4044 y tiene un solo valor para todos los usos y es a la vez algo menos exigente que la Norma. El valor del Código de CABA es de como máximo L´n,w = 55 dB, medidos “in situ”. En consecuencia debemos buscar una combinación de materiales que alcance en laboratorio como máximo L n,w = 50 ó 52 dB en laboratorio. A seguir se adjunta un esquema de losa con material resiliente y contrapiso flotante.
La solución en obra es realmente muy sencilla, mientras que después de terminada la obra no solo es carísimo, como casi imposible de resolver sin una gran intervención. En general se busca solucionar el problema aislando mejor el cielorraso y si bien en algo colabora al aislamiento no es la solución más efectiva. Cuando actuamos en obra desde el proyecto, la solución es además más económica comparativamente y definitiva.

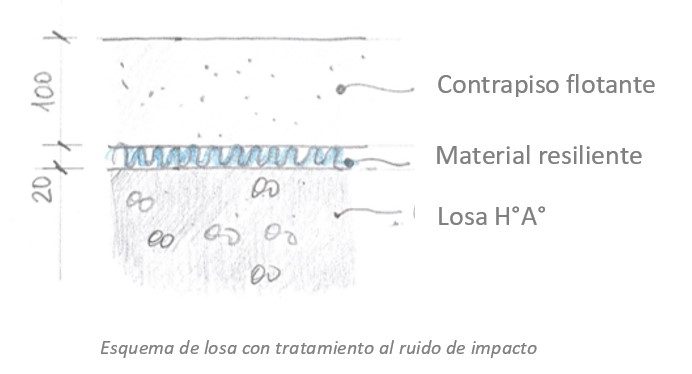

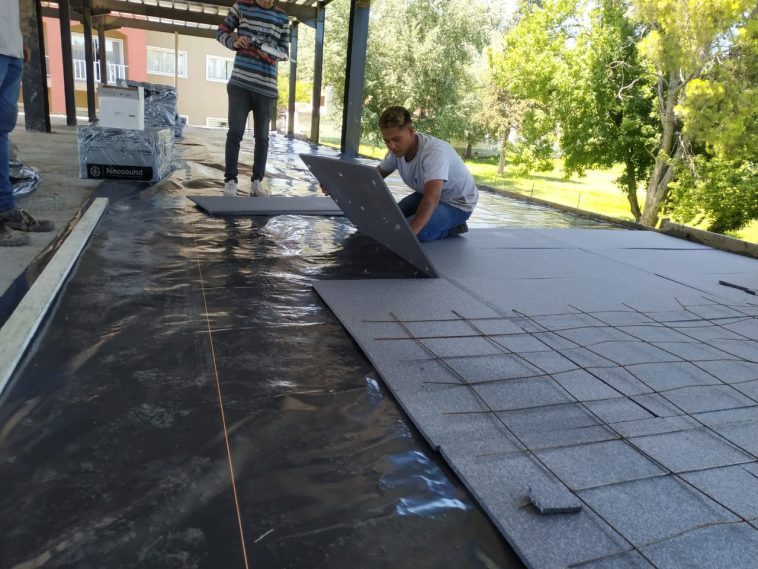

Debemos materializar un “Contrapiso flotante” dejándolo completamente separado de la losa para que el material acústico resiliente actúe.
El material resiliente debe estar en la posición que corresponde. Es muy importante es la elasticidad del material resiliente, debe ser resistente lo suficiente y con un espesor que no permita su aplastamiento, causando puentes acústicos se las partes se tocan entre sí, anulando la función que debe cumplir. Por otra parte, su elasticidad, debe ser tal que al volver a su posición inicial no se deforme.
Su instalación debe ser continua sobre toda la superficie ya que el sonido no solo se propaga de forma directa y a ambientes contiguos como en el caso del ruido aéreo sino que también atraviesa grandes superficies, por lo que debe cubrirse toda la losa, inclusive y principalmente circulaciones, además de baños, enfermerías, salas de médicos etc.
Es muy importante que el material resiliente también se interrumpa en el encuentro con paredes de H°A° o mampostería realizando un zócalo acústico circundante de material resiliente no solo contra las paredes o muros sino contra las columnas, cañerías y cualquier otro elemento que esté inserto en la losa o entrepiso para evitar que el sonido no se propague por ellas. Para esto el material resiliente debe sobrepasar el nivel del contrapiso y del piso terminado. En el caso de muros de Drywall los mismos pueden instalarse sobre las carpetas de piso. Salvo que coincidan con juntas de dilatación o por proyecto acústico general del edificio.
Para verificar el cumplimiento se realiza un ensayo “in situ” que es muy parecido al del laboratorio salvo por la Cámara de Ensayos especial. Se usa el mismo tipo de Máquina de Impactos Normalizada, que impacta en el piso superior, mientras que la medición se realiza desde abajo, en el piso inferior, que es la posición del que sufre el Ruido de Impacto.
Como profesional acústica, prefiero recomendar para casos de hospitales usar materiales acústicos resiliente que tengan como mínimo 15 mm de espesor, aunque lo ideal serian 20 /30 mm. Teniendo en cuenta que están continuamente pasando los carros de aseo, comida, camillas, equipos móviles de diagnóstico,
Vuelvo al punto que el material resiliente debe estar siempre entre la losa y la carpeta, es fundamental que la ubicación sea la correcta.
La carpeta deberá ser suficientemente pesada, ya que la masa es importante en este caso y mejora la condición de aislamiento al ruido aéreo entre los distintos pisos además de contribuir al ruido de impacto. En el caso de que se use una carpeta alivianada, con EPS, es necesario que tenga un espesor mínimo de 100 mm, además de las razones constructivas. Para hospitales y centros de salud este espesor de contrapiso es habitual y razonable.
La carpeta de piso puede ser bombeada, pero es muy importante la prolijidad en la ejecución de las mismas, respetar las juntas de dilatación del edificio y las que por proyecto se decidan realizar. No se recomiendan paños excesivamente grandes sin juntas intermedias, entre 150 m2 y 200 m2 como máximo debería haber un corte, que debe materializarse también con un material resiliente.
Sobre el “contrapiso flotante” y su carpeta se puede colocar cualquier tipo de solado, inclusive un solado duro como una porcelanato u otro ya que la función acústica de aislamiento al ruido de impacto ya está garantizada. Se puede caminar, pasar con camillas, equipos de diagnóstico, carros de comida, limpieza y todo lo que se suele transportar en un centro de salud así como amortiguar el ruido de la caída de objetos, muebles que se corren, sin que se moleste al piso inferior.
Los revestimientos para los pisos tipo mantas de vinilo son excelentes y ayudan a no propagar más ruido aéreo en el ambiente, no deben ser descartados, además de que en algunos casos contribuyen en menor medida al aislamiento al ruido de impacto. Esta propiedad debe estar debidamente documentada por ensayos de laboratorio que lo avalen, así como todos los materiales resilientes que se propongan para el proyecto.
Con respecto de los materiales resilientes acústicos para la función de Aislamiento al Ruido de Impacto hoy en Argentina están desde la lana de vidrio de alta densidad, mantas de PEBD (membranas de espuma de polietileno de baja densidad) de celda cerrada, EPS elastificado.
La mayoría de los materiales resilientes son aptos también para la aislación térmica del piso radiante cumpliendo perfectamente ambas funciones en un solo material, los especialistas en termo mecánica deben verificar los espesores de uso de los mismos. Cada uno de estos materiales resilientes debe estar correctamente instalado para que su resultado acústico sea óptimo.
Este artículo trata del Aislamiento al Ruido de Impacto simple, no se tratan aquí salas de máquinas, auditorios u otros programas. No debe confundirse este requerimiento acústico con una mayor necesidad de aislamiento acústico al ruido aéreo, aunque puede ser que en algunos casos puntuales coexistan ambos requerimientos.
Siendo el problema del Ruido de Impacto de muy alta relevancia e importancia para el confort de los pacientes principalmente en horas de descanso tanto diurno como nocturno, y teniendo en cuenta que estas molestias pueden ser fácilmente evitadas, es importante no escatimar los esfuerzos necesarios para lograr un mayor nivel de confort acústico en beneficio de los pacientes.
Marilita Giuliano, nacida en Brasil, es arquitecta, recibida en FADU-UBA (1990). Posgrado “Acústica de Recintos” en la Facultad de Ingeniería de la UBA (2017). Postgrado de “Negocios en Arquitectura” en NayC (2004). Pertenece desde 2004 al “Subcomité de Acústica y Electroacústica” de IRAM. Titular de MG-CONSULTORA y ONEGIPS desde 2019
